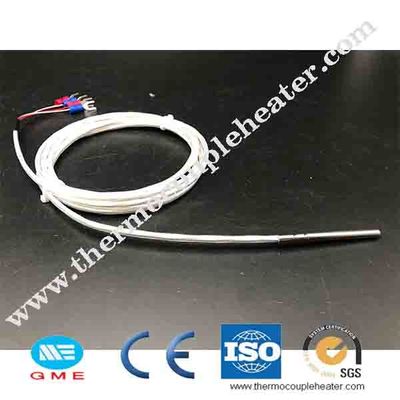

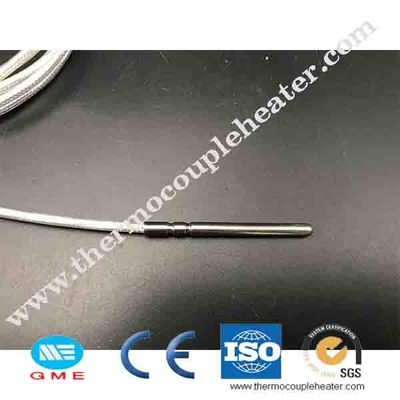

IP68 3 αισθητήρας PT100 θερμοκρασίας θερμοηλεκτρικών ζευγών καλωδίων

3 καλώδια στεγανοποιούν το θερμικό αισθητήρα pt100 θερμοκρασίας θερμοηλεκτρικών ζευγών αντίστασης ελέγχων

Περιγραφή:

Όσον αφορά στο θερμοηλεκτρικό ζεύγος, χωρίζουμε τη λέξη: PT και 100. PT είναι το χημικό σύμβολο για το λευκόχρυσο, 100 είναι η αντίσταση στο ωμ του Pt100 σε 0 °C. Οι αλλαγές αντίστασης (fearly γραμμικές) με τη θερμοκρασία είναι: 0,385 Ohm/°C για ευρωπαϊκό και 0,392 Ohm/°C για τα αμερικανικά στοιχεία. Έτσι, με τη μέτρηση της αντίστασης μπορούμε να υπολογίσουμε τη θερμοκρασία. Μην χρησιμοποιήστε ποτέ ένα ευρωπαϊκό Pt100 με ένα αμερικανικό όργανο εκτός αν ξέρετε ότι τίθεται για το σωστό παράγοντα μετατροπής (συνήθως αποκαλούμενο “άλφα”). Στα αγγλικά ένα Pt100 καλείται επίσης στοιχείο Ε&ΤΑ, που σημαίνει τον ανιχνευτή θερμοκρασίας αντίστασης.

Ένας αισθητήρας Ε&ΤΑ ή Pt100 συνδέεται με δύο, τρία ή τέσσερα καλώδια στη μετρώντας συσκευή. μάθαμε ότι μετράμε στην πραγματικότητα την αντίσταση για να καθορίσουμε τη θερμοκρασία. Τώρα κατά μέτρηση της αντίστασης του αισθαμένος στοιχείου, το μετράμε επίσης την αντίσταση των μολύβδων και των καλωδίων χρησιμοποιούμενων. Αυτό δίνει ένα λάθος! Για να αντισταθμίσει αυτό, ο τριών καλωδίων τύπος (γέφυρα) χρησιμοποιείται, δίνοντας αρκετή ακρίβεια στις περισσότερες βιομηχανικές εφαρμογές. Ακόμα η καλύτερη ακρίβεια είναι δυνατή με ένα τετρασύρματο Pt100 (εργαστηριακές εφαρμογές). Τοποθετημένοι οι επιτροπή το δείκτες Pt100 μας έχουν μια αποζημίωση όφσετ κατά χρησιμοποίηση δύο αισθητήρων καλωδίων.

Εάν θέλετε την υψηλή ακρίβεια, παραδείγματος χάριν καλύτερα έπειτα 0.5°C μεταξύ 0 και 100°C, πηγαίνουν για το Pt100.

Προδιαγραφή:

Αισθητήρας θερμοκρασίας:

1: NTC, R25=10K, B25/85=3435

2: PT100

3: PT1000

4: Γρήγορη επισκόπηση

IP68 αισθητήρας 0.6m, 1.5m, 2.5m, 3m, καλώδιο 6 μ θερμοκρασίας, -50 ΈΩΣ 105 °C

Η ακρίβεια έφθασε χάρι στις τεχνικές λύσεις που υιοθετήθηκαν στην ανάπτυξη αυτών των αισθητήρων και η αξιοπιστία που αποδεικνύεται από τις δοκιμές διενεργηθείσες κάνει τους ελέγχους NTC τους αξιόπιστους και προσιτούς μετατροπείς για τη μέτρηση της θερμοκρασίας.

Η σειρά των αισθητήρων θερμοκρασίας IP 68 περιλαμβάνει τώρα τη σειρά TS* (με τους δύο νέους αισθητήρες βύθισης, NTC και PT100, PT1000 κατάλληλους αποκλειστικά για τις hydronic εφαρμογές) και ένα νέο διασχίζει τον αισθητήρα θερμοκρασίας που χρησιμοποιείται στις πιό ψυχρές εφαρμογές φυσήματος, όπου ο αισθητήρας χρησιμοποιείται για τη μέτρηση της θερμοκρασίας στην καρδιά προϊόντων.

Λειτουργία tempe. σειρά -50+150°c

Εναλλασσόμενο ρεύμα Dielectronic strengh 2750V για ένα SEC

Θερμικός χρόνος σταθερά ΑΝΩΤΑΤΑ 25 SEC

Υγρασία ανθεκτικό (60°c 95% RH) x1000hours
