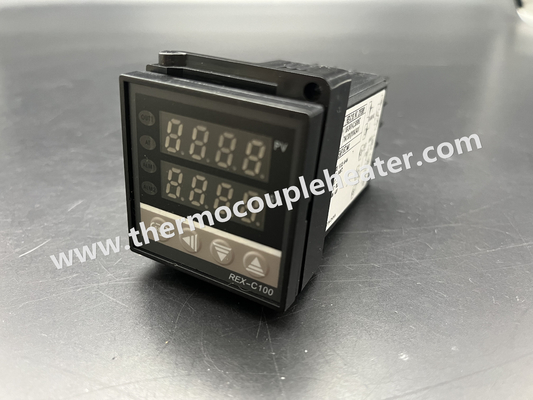

Ελεγκτής C100 48x48 θερμοκρασίας σειράς PID REX

Ελεγκτής C100 48x48 θερμοκρασίας σειράς PID REX

1. Γενική περιγραφή:

Ο ελεγκτής θερμοκρασίας σειράς PID REX είναι υιοθετεί τον ειδικό μετρητή ρύθμισης μικροϋπολογιστών που υιοθετεί τη δύναμη μετατροπής και η επιφάνεια τοποθετεί την τεχνολογία (SMT), επομένως, ο ελεγκτής είναι αρκετά έξυπνη και αξιόπιστη. Οι ειδικές λειτουργίες του όπως το αυτοκίνητο που εντοπίζει, αυτόματος που θέτει και ευφυής έλεγχος. Μπορεί να χρησιμοποιηθεί ευρέως στην επίδειξη και τον έλεγχο της παραμέτρου της θερμοκρασίας, της πίεσης, της ροής, και του υγρού επιπέδου.

2. Κύριος τεχνικός δείκτης:

1) Εισαγωγή:
Το θερμοηλεκτρικό ζεύγος (TC), θερμοκρασία αντίστασης ανιχνεύει (Ε&ΤΑ)
Τυποποιημένα σήματα ρευμάτων και τάσης.

2) Επίδειξη:
Αξία διαδικασίας (PV), θέτοντας αξία (SV): - 1999~+1999
Αυτόματη ρύθμιση συναγερμών παραγωγής (OUT1, OUT2) (ALM1, ALM2) (AT)
Επίδειξη: Οδηγήσεις

3) Τρόπος ελέγχου
(1).PID έλεγχος (συμπεριλαμβανομένου ON/OFF, της θέσης PID και συνεχές PID)
(2).Auto θέτοντας έλεγχος

4) Ακρίβεια
Ακρίβεια μέτρησης: ±0.5%FS
Λάθος αποζημιώσεων του κρύου τερματικού: ±2℃ (τροποποιήστε μέσα σε 0~50℃ από μαλακό)
Ψήφισμα: 14bit. Samplingperiod: 0.5Sec.

5) Θέτοντας σειρά:
Θέτοντας αξία (SV): ίδια σειρά με το PV
Ανάλογη ζώνη (Π): 0~full σειρά (ON/OFF έλεγχος πότε θέστε 0)
IntegrationTime (Ι): 0~3600Sec (καμία ακέραια δράση όταν θέστε 0)
Παράγωγος χρόνος (Δ): 0~3600Sec (καμία παράγωγος δράση όταν θέστε 0)
Ανάλογη περίοδος: 1~100Sec
On-off ελέγχου πλάτος βρόχων παραγωγής hysteretic: 1~100℃ (ή άλλες μονάδες PV)

6) Παραγωγή ελέγχου
(1) παραγωγή νομίσματος: Συνεχές ρεύμα 0~10Ma, 4~20mA παραγωγή τάσης<500> (RL (2): Συνεχές ρεύμα 0-5V, 1-5V (RL>10K)
(3) παραγωγή ηλεκτρονόμων: Ικανότητα επαφών: 250V εναλλασσόμενο ρεύμα 3A (ανθεκτικό φορτίο)
(4) παραγωγή ώθησης τάσης: 0-12V (εφαρμόσιμος για το στερεάς κατάστασης ηλεκτρονόμο SSR)
(5) το πυρίτιο έλεγξε την παραγωγή διορθωτών (SCR): μηδέν-διαγώνιο να προκαλέσει ή να προκαλέσει μετατόπισης φάσης (ανθεκτικό φορτίο)
(6) ανησυχητική παραγωγή λειτουργίας: παραγωγή 2 ομάδων το πολύ-πολύ, 12 τρόποι
Ικανότητα επαφών παραγωγής: 250V εναλλασσόμενο ρεύμα 3A

7) Άλλες παράμετροι
(1) αντίσταση μόνωσης: >50MΩ (συνεχές ρεύμα 500V)
(2) δύναμη μόνωσης: 1500V AC/min
(3) κατανάλωση ισχύος:<10v> (4) περιβάλλον υπηρεσιών: 0~50℃, 30~85RH, κανένα διαβρωτικό αέριο
(5) βάρος: abt.0.5Kg (τύπος C900)

3. Περίληψη, μοντάρισμα, τρύπημα
