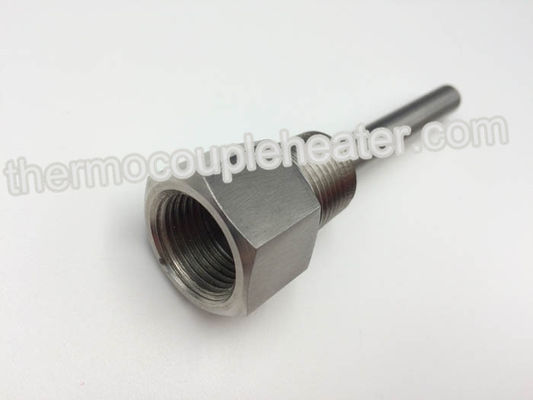

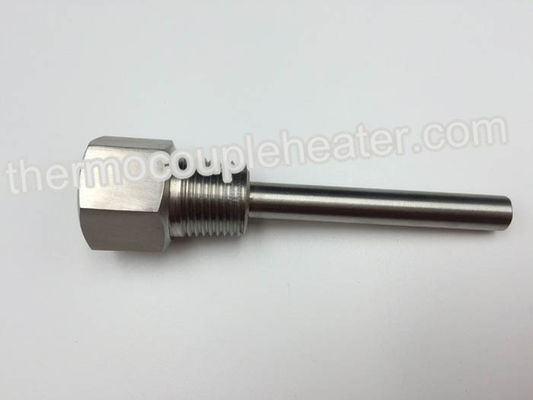

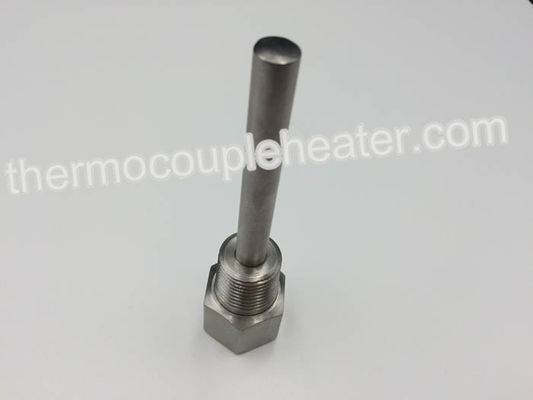

Προσαρμοσμένο θερμοηλεκτρικό ζεύγος Thermowell ανοξείδωτου για τον αισθητήρα θερμοκρασίας

Θερμοηλεκτρικό ζεύγος Thermowell ανοξείδωτου για τον αισθητήρα θερμοκρασίας

1. Συνοπτική εισαγωγή

Το Thermowells είναι σωληνοειδείς συναρμολογήσεις που χρησιμοποιούνται για να προστατεύσουν τους αισθητήρες θερμοκρασίας που εγκαθίστανται στις βιομηχανικές διαδικασίες. Ένα thermowell αποτελείται από έναν σωλήνα κλειστό από τη μία πλευρά και που τοποθετείται στο ρεύμα διαδικασίας. Ένας αισθητήρας θερμοκρασίας όπως ένας ανιχνευτής θερμοκρασίας θερμομέτρων, θερμοηλεκτρικών ζευγών ή αντίστασης παρεμβάλλεται στο ανοικτό τέλος του σωλήνα, ο οποίος είναι συνήθως υπαίθρια έξω από τη διοχέτευση με σωλήνες ή το σκάφος διαδικασίας και οποιαδήποτε θερμική μόνωση. Thermodynamically, οι ρευστές μεταφορές διαδικασίας θερμαίνουν στον τοίχο thermowell, ο οποίος μεταφέρει με τη σειρά τη θερμότητα στον αισθητήρα. Δεδομένου ότι περισσότερη μάζα είναι παρούσα με μια συνέλευση αισθητήρας-φρεατίων από με έναν έλεγχο που βυθίζεται άμεσα στη διαδικασία, η απάντηση του αισθητήρα στις αλλαγές θερμοκρασίας διαδικασίας επιβραδύνεται από την προσθήκη του φρεατίου. Εάν ο αισθητήρας αποτυγχάνει, μπορεί να αντικατασταθεί εύκολα χωρίς το στράγγιγμα του σκάφους ή διοχέτευση με σωλήνες. Δεδομένου ότι η μάζα του thermowell πρέπει να θερμαθεί στη θερμοκρασία διαδικασίας, και δεδομένου ότι οι τοίχοι του thermowell διευθύνουν τη θερμότητα από τη διαδικασία, την ακρίβεια και η ανταπόκριση αισθητήρων προσκρούουν αρνητικά από η προσθήκη ενός thermowell.

Για να είναι αντιπροσωπευτικό της μέσης θερμοκρασίας του ρευστού, το thermowell πρέπει να επεκτείνει μερικά τοις εκατό της εσωτερικής διαμέτρου του σωλήνα ή του σκάφους διαδικασίας (κανονικά 1/3rd του σωλήνα μέσα στη διάμετρο). Μια εμπειροτεχνική μέθοδος που είναι ικανοποιητική για τις περισσότερες βιομηχανικές εφαρμογές (ακρίβεια περίπου 1%) είναι να εξασφαλιστεί ότι τα προγράμματα thermowell 5 φορές η διάμετρός της στη διαδικασία συν το μήκος του αισθαμένος στοιχείου της. Έτσι, για ένα στηριγμένο θερμοηλεκτρικό ζεύγος συμπιεζόμενο δί ελατηρίου ένα thermowell με μια 1 κνήμη ίντσα-διαμέτρων και στην άκρη ένα πάχος .25 μετρά σε ίντσες, ένα χαρακτηριστικό μήκος βύθισης θα ήταν ίσο με 5,5 ίντσες (1 ίντσα OD Χ 5 + .25 ίντσες τοποθετεί αιχμή καλά στο πάχος πάχος τοίχων αισθητήρων +.25 ίντσας = 5,5 ίντσες).

Ένα thermowell επεξεργάζεται στη μηχανή χαρακτηριστικά από το στερεό απόθεμα φραγμών και όπλο-τρυπιέται για να εξασφαλίσει μακρύ έναν ευθύ άντεξε που προσεγγίζει πολύ τη διάμετρο του εγκατεστημένου αισθητήρα (πρώην: .260 ίντσες άντεξαν έναν αισθητήρα .250 ιντσών). Ένα thermowell τοποθετείται χαρακτηριστικά στο ρεύμα διαδικασίας μέσω μιας περασμένης κλωστή, ενωμένης στενά, υγειονομικής ΚΑΠ ή μιας βαλμένης φλάντζα σύνδεσης διαδικασίας. Ο αισθητήρας θερμοκρασίας όπως ένας ανιχνευτής θερμοκρασίας θερμομέτρων, θερμοηλεκτρικών ζευγών ή αντίστασης παρεμβάλλεται στο ανοικτό τέλος του thermowell και χαρακτηριστικά συμπιεζόμενος δί ελατηρίου για να εξασφαλίσει ότι η εξωτερική άκρη του αισθητήρα θερμοκρασίας είναι μέταλλο στο μέταλλο σε επαφή με την εσωτερική άκρη του thermowell.

2. Χαρακτηριστικά

• Προαιρετική θήκη τανταλίου, που μπορεί να συνδεθεί μόνιμα, για την προστιθέμενη προστασία
• Η συχνότητα ιχνών, η ροή-προκληθείσα πίεση, και οι υπολογισμοί πίεσης διαδικασίας μπορούν να γίνουν για να υποστηρίξουν το σχέδιο thermowell.
• Πρότυπα πλήρους συγκόλλησης διείσδυσης
• Υπολογισμοί συχνότητας ιχνών
• Ενσωματωμένη επέκταση για την απλή εγκατάσταση
• Ευρεία ποικιλία των υλικών επιλογών

3. Χαρακτηριστικά γνωρίσματα

1. Σχέδιο σύμφωνα με τα πρότυπα IEC
2. Αντίσταση ενάντια στην υψηλή πίεση
3. Κατασκευάζεται και εγκαθίσταται κατά τη διάρκεια του ίδιου όρου με τους ενδιαφερόμενους εξοπλισμούς
4. Διαφορετικές κατηγορίες πίεσης για να ικανοποιήσει τις διαφορετικές απαιτήσεις

4. Παράμετρος.

5. Εφαρμογή

• Χρησιμοποιούνται επίσης στα θερμοηλεκτρικά ζεύγη με το διπλάσιο που προστατεύει τους σωλήνες
• Εφαρμόσιμος υπό όρος της υψηλής πίεσης και της θερμοκρασίας, υψηλά μέσα ρυθμού ροής
• Το Thermowells χρησιμοποιείται κυρίως στα αποσπάσιμα θερμοηλεκτρικά ζεύγη και RTDs ή στις εγκαταστάσεις της υψηλής πίεσης για πιό πρόσφατη εγκατάσταση των θερμοηλεκτρικών ζευγών και RTDs
