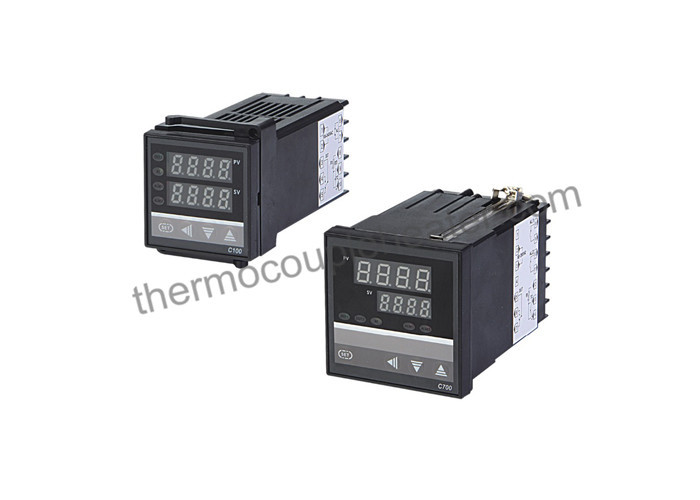

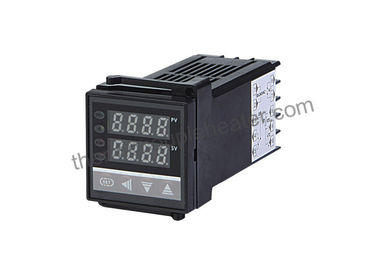

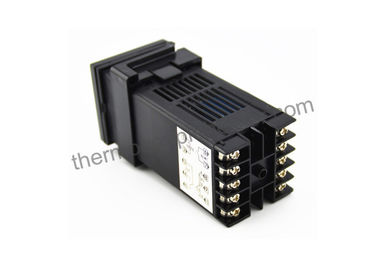

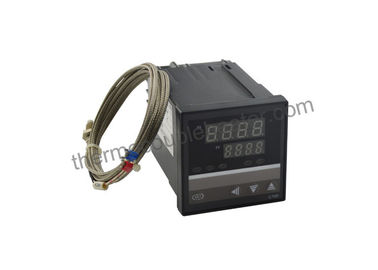

REX - C100 ελεγκτής θερμοκρασίας δρομέων PID xmtg καυτός, ευφυής ελεγκτής θερμοκρασίας
Γενική περιγραφή
1. Το προϊόν υιοθετεί την ψηφιακή τεχνολογία βαθμολόγησης για τη μέτρηση και την υποστήριξη εισαγωγής που τα διάφορες θερμοηλεκτρικά ζεύγη και οι αντιστάσεις, ανώτατο ψήφισμα θα μπορούσαν να φθάσουν σε 0.01°C.
2. Με τον προηγμένο αλγόριθμο ελέγχου PID ευφυή και την αυτόματη λειτουργία συντονισμού το (AT), κανέναν υπερανυψώστε.
3. Η προηγμένη μορφωματική δομή παρέχει την καλύτερη εμπειρία χρηστών και την εύκολη συντήρηση. Οι διάφορες επιλογές παραγωγής είναι σε θέση να καλύψουν τις απαιτήσεις των διαφορετικών εφαρμογών.
4. Φιλική και προσαρμοσμένη λειτουργούσα διεπαφή.
5. Επίπεδο άδειας Editable και ικανός να θέσει τον κωδικό πρόσβασης.
6. 100-240VAC παροχή ηλεκτρικού ρεύματος ή προσαρμοστής 24VDC ως πηγή ισχύος.
7. Διάφορες επιλογές διαστάσεων εγκαταστάσεων.
8. Η αντιπαρεμβατική απόδοση συμμορφώνεται με το EMC στο πλαίσιο του σκληρού βιομηχανικού περιβάλλοντος.
Specitications
| Εισαγωγή | |
| Θερμοηλεκτρικό ζεύγος | Κ, S, Ρ, Ε, J, Ν, Τ, Β, WRe3-WRe25, WRe5-WRe26 |
| Θερμικός αντιστάτης | Pt100, Cu50 |
| Γραμμική τάση | 0~5V, 1~5V, 0~1V, 0~100mV, 0~20mV, 0~500mV κ.λπ. |
| Γραμμικό ρεύμα | 0~20mA, 4~20mA ή διπλής κατεύθυνσης συσκευή αποστολής σημάτων |
| Προαιρετική εκτεταμένη εισαγωγή |
Μαζί με τις προαναφερθείσες εισαγωγές, μια πρόσθετη εισαγωγή μπορεί να παρασχεθεί κατόπιν αιτήματος. (Ο δείκτης βαθμολόγησης απαιτείται) |
| Σειρά | |
| Θερμοηλεκτρικό ζεύγος |
Κ (- 50~1300℃), S (- 50~1700℃), Ρ (- 50~1700℃), Ε (0~800℃), J (0~1000℃), Ν (0~1300℃), Τ (- 200~+350℃), Β (200~1800℃) |
| Θερμικός αντιστάτης | Cu50 (- 50~+150℃), Pt100 (- 200~+600℃) |
| Γραμμική εισαγωγή | 9990~+32000 (θα τεθεί από το χρήστη σε αυτήν την σειρά) |
| Ακρίβεια | 0,3% |
| Ψήφισμα | 0.1°C για το Κ, Ε, Τ, Ν, J, Cu50, Pt100 1°C για το S, Ρ |
| Περίοδος δειγματοληψίας | 8 φορές ανά δευτερόλεπτο (όταν η ψηφιακή παράμετρος FILt=0 φίλτρων, η περίοδος θα μπορούσε να είναι ≤0.5s) |
| Temp. κλίση | ≤0.015%FS/℃ (η χαρακτηριστική αξία είναι 80ppm/℃) |
| Συναγερμός |
Τοπ αξία, κατώτατη αξία, τοπ αξία απόκλισης, κατώτατη αξία απόκλισης. Η μέγιστη παραγωγή 4 τρόποι, παρέχει ότι η λειτουργία ανησυχεί ήπια ελεύθερο ενώ δύναμη επάνω |
| Περίοδος ελέγχου | επιλέξιμος μεταξύ της σειράς 0.24~300.0 δευτερολέπτων |
| Τρόπος ελέγχου (παραγωγή) | ||
| Ηλεκτρονόμος (NO+NC) | 250VAC/2A, 30VDC/2A, 250VAC/1A, 30VDC/1A | |
|
TRIAC καμία ιδιαίτερη παραγωγή επαφών (Αριθ. ή NC) |
100~240VAC/0.2A (συνεχής), 2A (20mS στιγμιαία, επαναλαμβάνουν period≥5s) |
|
| Παραγωγή τάσης SSR | 12VDC/30mA (για να οδηγήσει SSR) | |
| Thyristor παραγωγή ώθησης | Μπορέστε να προκαλέσετε TRIAC 5~500A, ένα ζευγάρι αντίστροφου παραλληλισμένου SCRs ή Ενότητα δύναμης SCR |
|
| Γραμμική τρέχουσα παραγωγή |
0~20mA ή 4~20mA (Τάση παραγωγής με την ενότητα X3: ≥10.5V με την ενότητα X5: ≥7V |
|
| EMC | ±4KV/5KHz σύμφωνα με iec61000-4 4KV χορήγηση toIEC61000-4-5. | |
| Απομόνωση | Μεταξύ της δύναμης, του ηλεκτρονόμου και του σήματος | ≥2300VDC |
| Μεταξύ της παραγωγής τάσης SSR και της εισαγωγής θερμοηλεκτρικών ζευγών | ≥600VDC | |
| Δύναμη |
100~240VAC/50-60Hz, +10%, - 15%, 120~240VDC ή 24VDC/AC +10%, -15% |
|
| Κατανάλωση ισχύος | ≤5W | |
| Όρος λειτουργίας |
Temp. -10 ~ +60℃ Υγρασία ≤90%RH |
|
| διάσταση επιτροπής |
96×96mm, 160×80mm, 80×160mm, 48×96mm 96×48mm, 48×48mm, 72×72mm |
|
| Διάσταση διακοπής επιτροπής |
92×92mm, 152×76mm, 76×152mm, 45×92mm 92×45mm, 45×45mm, 68×68mm |
|
| Εγκαταστήστε το βάθος | ≤100mm | |
Εικόνες
